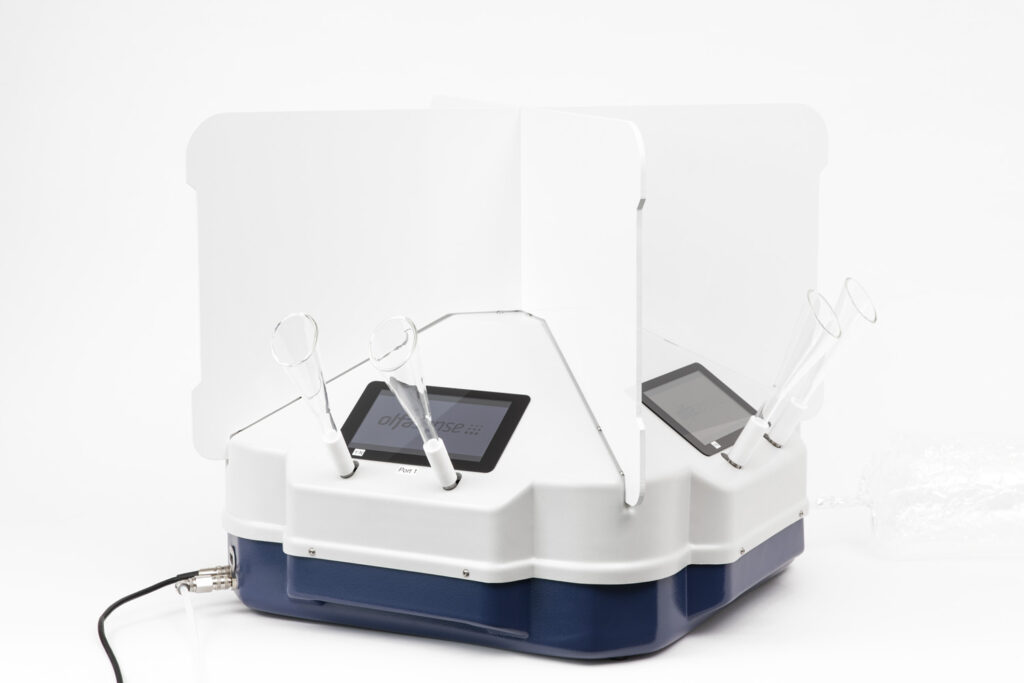

TO9 evolution Olfaktometer

Das TO9 evolution Olfaktometer bietet neben allen Funktionsmerkmalen des TO8 evolution Olfaktometers auch die Dual-Forced-Choice Methode.

Die maximale Verdünnung liegt bei 2¹⁷, womit Proben mit höheren Geruchsstoffkonzentrationen als mit dem TO8 evolution Olfaktometer gemessen werden können.

Wie das TO8 evolution kann dieses Olfaktometer sowohl als stationäres Labor als auch als mobiles Labor für Messungen vor Ort eingesetzt werden, um die Lagerzeit für Proben auf ein Minimum zu beschränken und Berichte schneller zu erstellen.

Das mitgelieferte WiNose-Laborinformationsmanagementsystem (LIMS) unterstützt Ihr Geruchslabor bei der Umsetzung von Qualitätsmanagementprozessen und beim Verbessern der Effizienz im täglichen Laborbetrieb, indem Geräte, Proben, Messergebnisse und Prüferdaten an einem zentralen Ort verwaltet werden.

Das TO9 evolution Olfaktometer ist als 4-Platz- und 6-Platz-Olfaktometer erhältlich und erfüllt alle Anforderungen der EN 13725:2022.

Unterstützte Methoden

Ja / Nein (EN 13725)

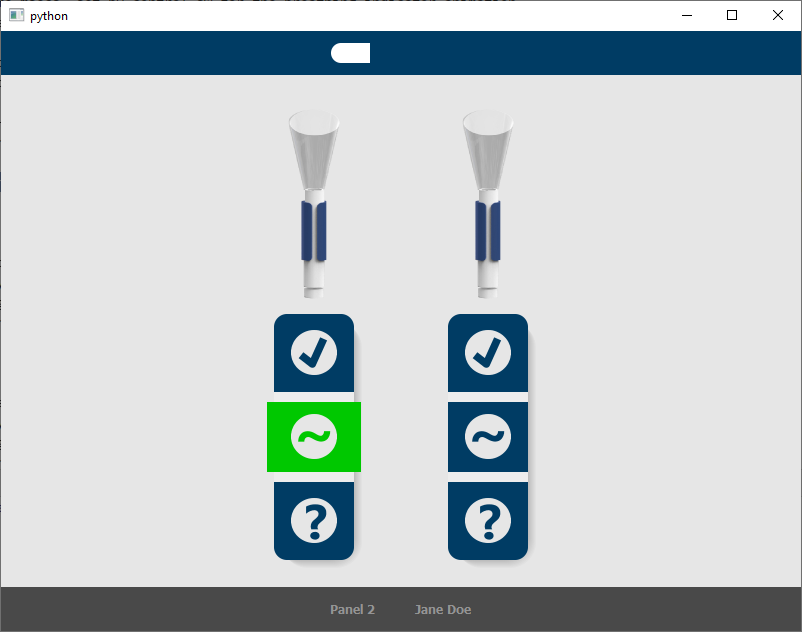

Dual Forced Choice
Triangular Forced Choice (ASTM 679)
Geruchsintensität (VDI 3882 Blatt 1)

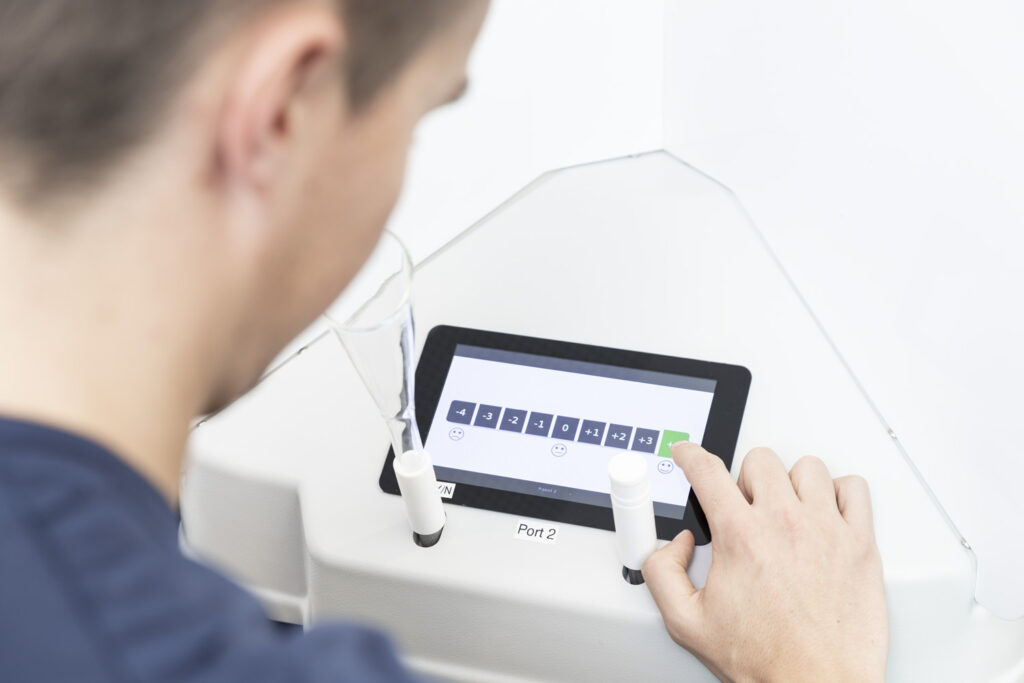

Hedonischen Geruchswirkung (VDI 3882 Blatt 2)
Dual Forced Choice / Hedonike (NVN 2818)
Dual Forced Choice / Geruchsintensität
Konfigurierbare Skala für Intensitäten und Hedonik
Triangular odor bag method – GB/T 14675 – 93

Details

Optional als 4-Platz- oder 6-Platz-Olfaktometer erhältlich
Einzigartiges und speziell entwickeltes Verdünnungssystem
Vollautomatisch, erfüllt alle Anforderungen der EN 13725: 2022
Analytische Wiederfindungsraten von Geruchsstoffen von 85% bis 99% durch passivierten Edelstahl
Einfach einzurichten und zu warten
Mobil einsetzbar und Plug & Play-Technologie
Schnellste Analysezeit
Integriertes Heizsystem und umfangreiche Reinigungsfunktion zur Vermeidung von Kontamination
speziell für Geruchslabore entwickeltes Labor-Informations-Management-System (LIMS); vollständig rückverfolgbar
Ergonomisches Design mit optimierter Schnittstelle zwischen Mensch und Maschine

Optional als 4-Platz- oder 6-Platz-Olfaktometer erhältlich

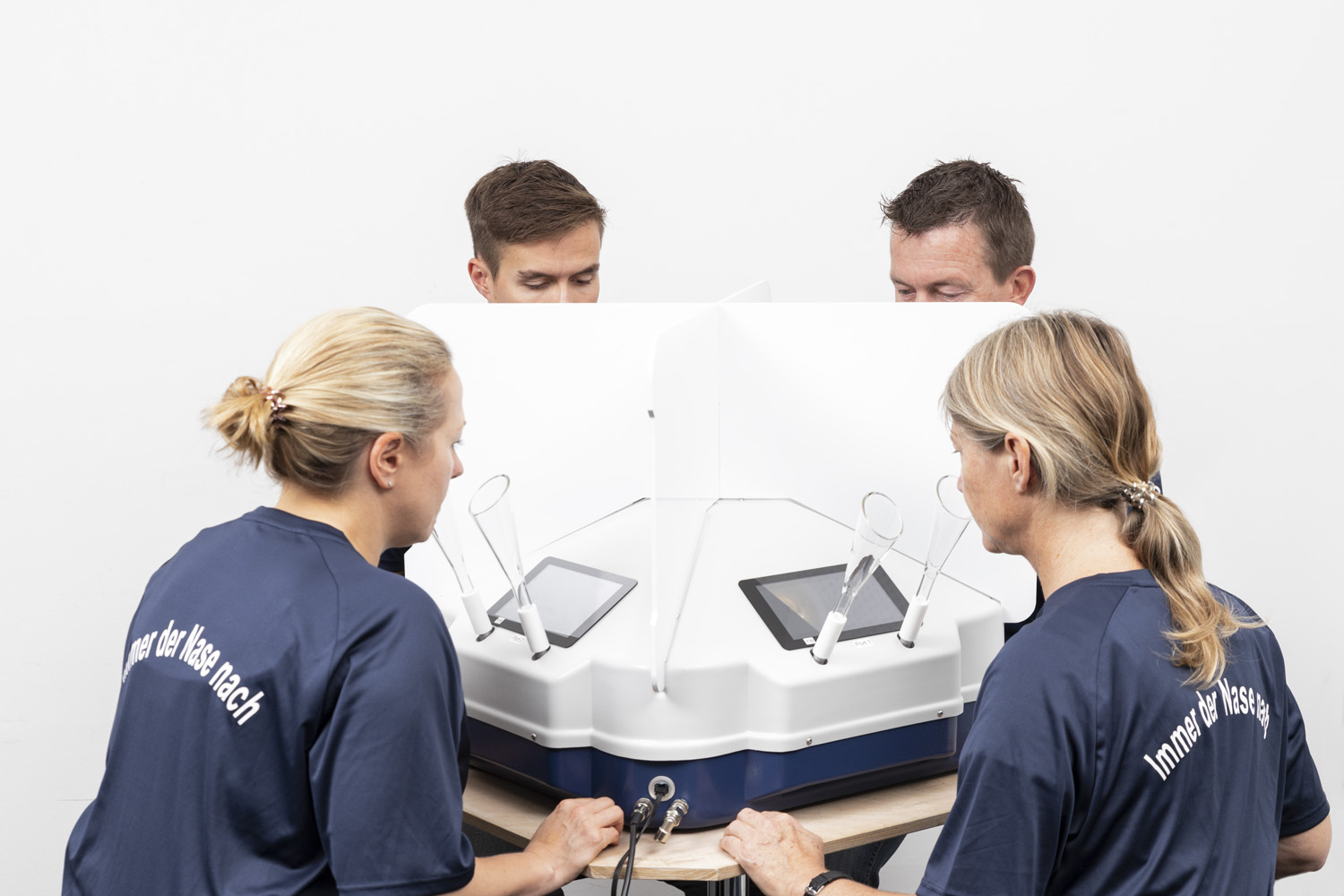

Aus Erfahrung wissen wir, dass verschiedene Geruchslabore unterschiedliche Anforderungen an ihr Olfaktometer stellen. Dank seiner modularen Bauweise ist das TO9 evolution für bis zu 6 Prüferplätze skalierbar. Entscheiden Sie selbst, welches Gerät für Ihre Anforderungen am besten geeignet ist: ein 4-Platz- oder 6-Platz-Olfaktometer.

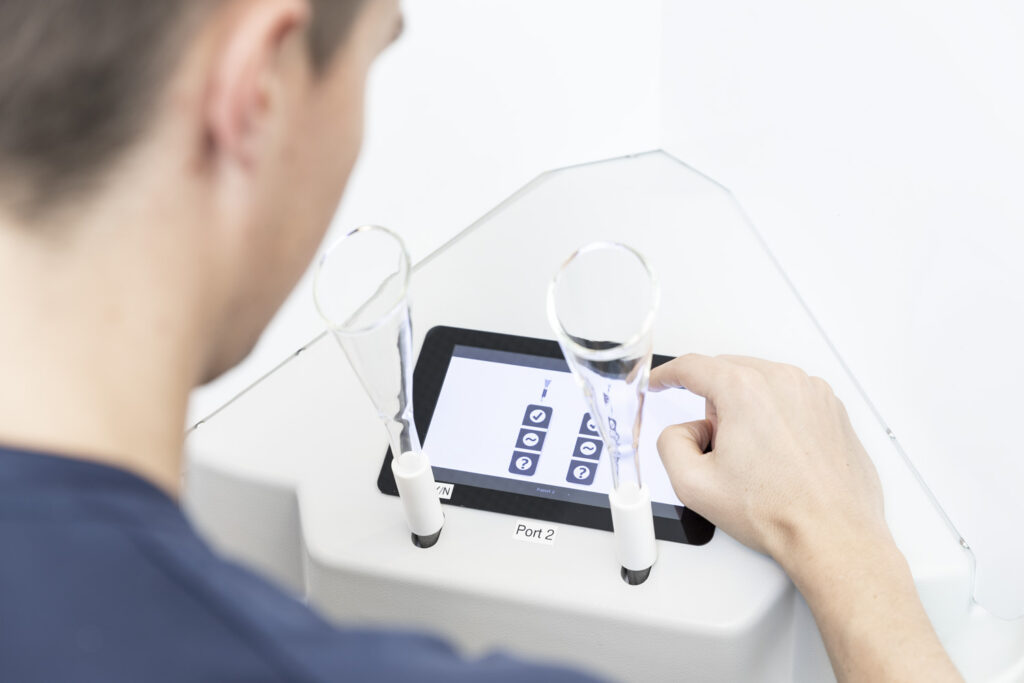

Das TO9 evolution ist ergonomisch konzipiertes Olfaktometer, den wichtigsten Sensor in der Olfaktometrie im Fokus hat: die menschliche Nase. Darum haben sich unsere Ingenieure in Zusammenarbeit mit professionellen Industriedesignern mit der Interaktion zwischen Mensch und Maschine beschäftigt. Die höhenverstellbaren Nasenmasken ermöglichen es den Prüfern, immer in einer optimalen aufrechten Position zu sitzen, egal wie groß sie sind. Die zentral angeordneten Touchscreens sind leicht bedienbar und sowohl für Rechts- als auch für Linkshänder geeignet.

Kundenfeedback

Wir sind sehr zufrieden mit dem Gerät und Marcs Service, seiner Fachkenntnis und Verfügbarkeit.
Alessio Del Carlo, ARPA Emilia Romagna

Wir möchten der Olfasense GmbH unseren aufrichtigen Dank für ihren Einsatz und die umfassende Unterstützung, die kontinuierlichen Bemühungen, sowie die technische Anleitung und Expertise bei der hervorragenden Erweiterung unseres EN 17025:2017 Olfaktometer-Labors gemäß der Norm EN 13725:2022 aussprechen. Wir hatten das Privileg, Geräte von höchster Qualität zu erwerben, umfangreiche Schulungsprogramme zu erhalten und an Ringversuchen teilzunehmen, während wir uns als Teil einer großen Familie fühlten. Die Professionalität und die kollegiale Mentalität der Olfasense GmbH machten diese Mission zu einer angenehmen und unkomplizierten Erfahrung, die uns mit Zuversicht und Leidenschaft für das Kommende durch die Zukunft führen wird!
Apostolos Angelis, Head of Olfactometry Dpt. at ENVIROMETRICS S.A.

Das Olfasense TO9 evolution Olfaktometer ist kompakt und lässt sich leicht einrichten. Technische Experten geben schnelle und hilfreiche Antworten für die Bedienung und den Einsatz der Software. Die Nutzung der Software ist für unser Laborpersonal anwenderfreundlich.
ALS, Hong Kong

Technische Daten

General Details

Manufacturer

Olfasense GmbH, Germany

Dimension (L x W x H) - Weight

4 stations: 615 x 615 x 535 mm – 31 kg

6 stations: 1140 x 615 x 535 mm – 43 kg

Maximum calibration interval

12 months (according to EN 13725)

Warranty

24 months (warranty extension up to 5 years through service contracts possible)

Technical Specifications

Dilution principle

Gas jet pumps and calibrated precision orifices for sample dosage

Vent for surplus diluted odour

Outlet air via active carbon filter

Number of panel members working simultaneously

4 stations: 2 or 4

6 stations: 2, 4 or 6

Panel interface

Raspberry Pi 7”, capacitive touch, 800 x 480 pixel

Analyses time for one sample (EN 13725)

~ 4 min for 2 analysis runs*
~ 6 min for 3 analysis runs*
(*under ideal conditions)

Required air supply

min. 180 l/min at 6 bar

Dilution range

2² (1:4) - 2¹⁶ (1:65,536) – yes/no method
2³ ( 1:8) - 2¹⁷ (1:131,058) – dual-forced choice method
2² (1:4) - 2¹⁶ (1:65,536) - triangular forced-choice method

Interval steps

28 dilution steps - Factor √2 (1.4)
usable also in Factor 2 interval - 16 steps

Dilution accuracy

< 5%

Response / setting time

< 0.1 sec

Analyitcal recovery of odorants
- Dimethyl sulphide
- n-Butanol
- H2S
- Propanoic acid

85% up to 99%

(EN 13725:2022 requires > 70%)

Required sample volume

~ 500 OU/m³ - 1l (yes/no) *
~ 64 OU/m³ - 3l (yes/no) *
< 16 OU/m³ - 10l (yes/no) *

*(estimation with default settings)

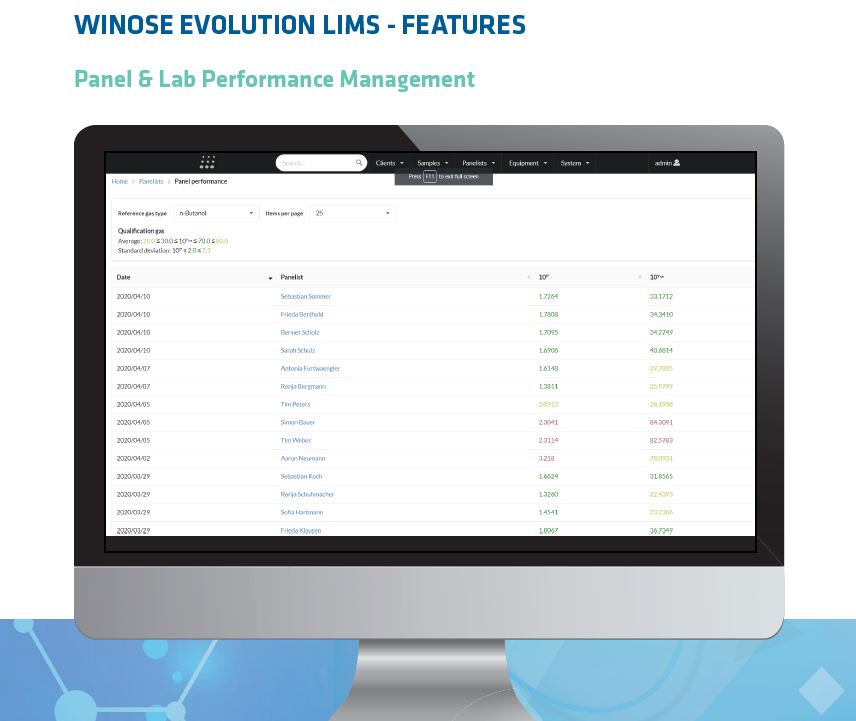

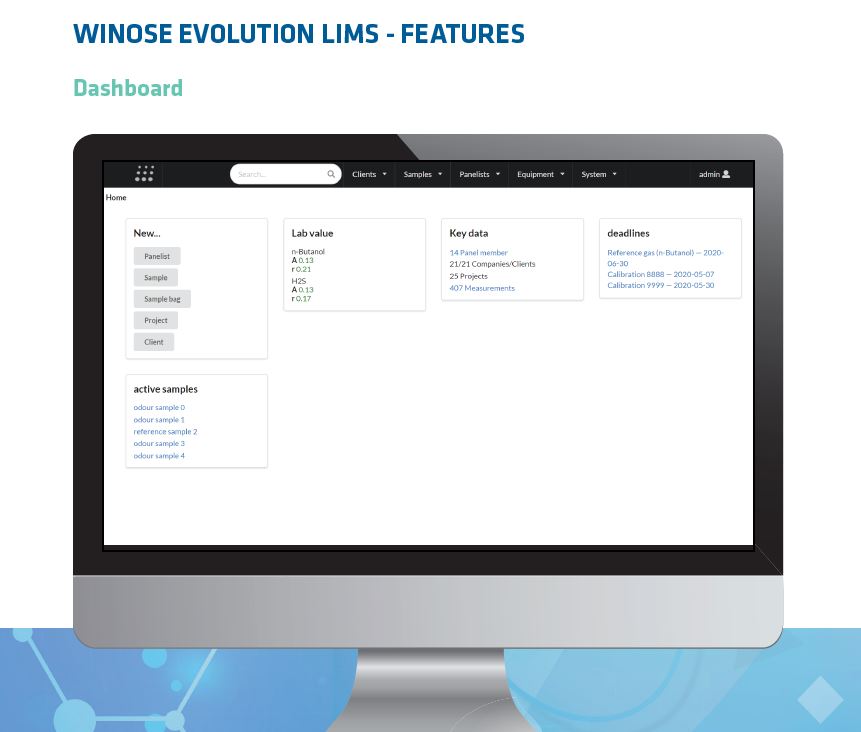

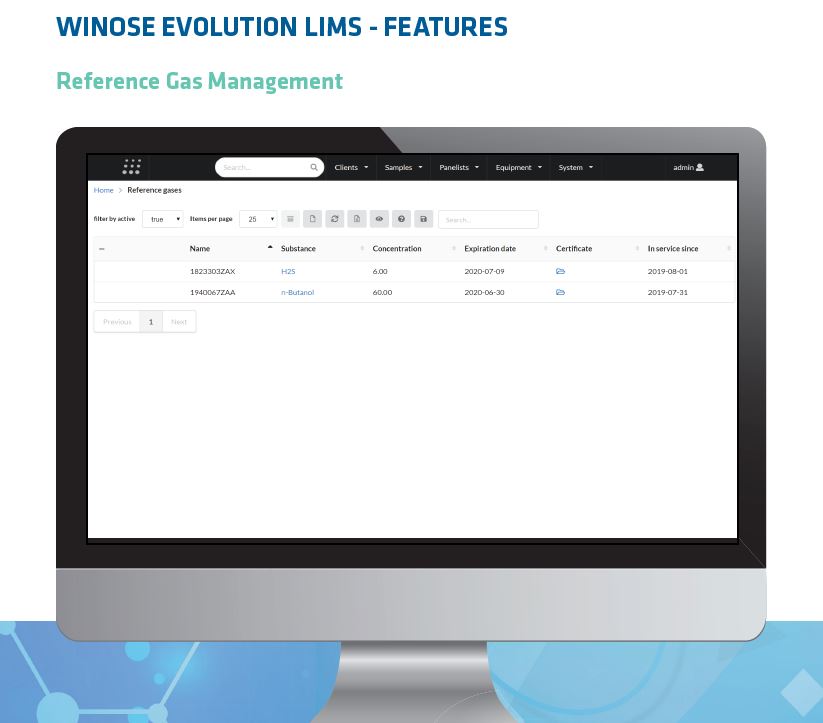

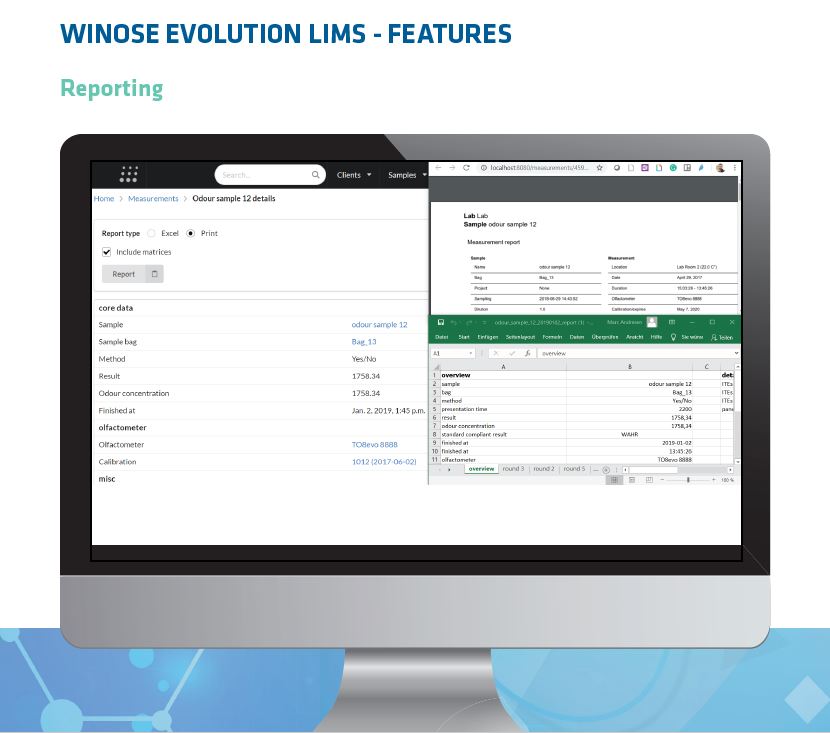

WiNose evolution LIMS - Ihr neuer Assistent für das Qualitätsmanagement in Ihrem Geruchslabor

Qualitätsmanagement und -kontrolle sind für Olfaktometer Labore unerlässlich. Das WiNose evolution LIMS ist das erste speziell für Geruchslabore entwickelte Labor-Informations-Management-System.

Mit dem WiNose evolution LIMS organisieren Ihre Laborarbeit durch die Datenverwaltung Ihrer Projekte, Prüfer, Gase, Probenbeutel, Messgeräte und Messergebnisse. Das WiNose evolution LIMS hilft Ihnen Ihre tägliche Arbeit zu optimieren und die Fehler bei Datenübertragungen von Menschen zu minimieren. So ermöglicht Ihnen das WiNose evolution auch eine bestmögliche Vorbereitung auf Ihre Akkreditierung oder Re-Akkreditierung.

Laden Sie die folgende Broschüre herunter, um mehr über die Funktionen und Vorteile des WiNose evolution LIMS zu erfahren.

Olfasense Olfactometer LIMS

pdf 2,3 MB

File downloaden

Das WiNose evolution LIMS bietet Ihnen:

Verbesserte Informationsverfügbarkeit
Erhöhte Datenqualität
Reduzierung von Fehleingaben und Übertragungsfehlern
Zeitersparnis bei Laborverwaltung, Qualitätsmanagement Prozessen und Messberichtserstellung
Verringerter Aufwand für Vorbereitung von Akkreditierungsaudits
Zentralisierter und parallelisierter Zugriff für mehrere Benutzer über Web-Interface

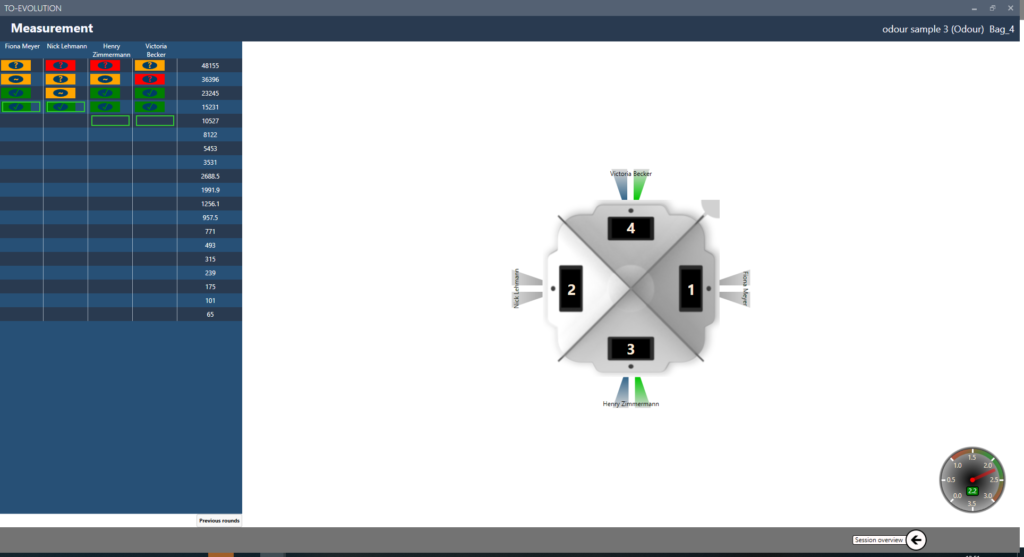

TO9 evolution Ansteuerungssoftware

Auch bei der Entwicklung der Ansteuerungssoftware war uns der Austausch mit professionellen Industriedesignern in den Bereichen Interface Design und Usability wichtig, um die tägliche Arbeit im Geruchslabor zu optimieren und zu erleichtern, u.a. durch:

vereinfachte Bedienung für Messleiter
erweiterte Olfaktometer Testroutinen und Funktionsüberprüfung
Messdatenerfassung in Echtzeit
direkte Schnittstelle zum WiNose evolution LIMS verhindert Fehler durch Medienbrüche (Projektdaten, Probedaten, Prüferdaten, Messergebnisse)
immer auf dem neusten Stand (Automatische Updates über Internetverbindung)

Aufbauvideo

Aufbau und Inbetriebnahme leicht gemacht! Unsere neuen TO8/TO9 evolution Olfaktometer können ganz einfach und schnell von Ihnen selbst ausgepackt, aufgebaut und in den Betrieb genommen werden, wie es unser Aufbauvideo zeigt.

Gerade in der aktuellen Corona-Pandemie ist das Reisen beschwerlich und teilweise nur mit hohem Aufwand verbunden. Daher ist es uns wichtig, dass Sie ihr neues Olfaktometer auch ohne einen Olfasense Mitarbeiter vor Ort in Betrieb nehmen können.

Gleichzeitig bieten wir Ihnen eine Begleitung mit anschließendem Training durch einen unserer Experten in Steuersoftware und WiNose LIMS via TeamViewer und Skype an, um Ihnen ein vergleichbares Gefühl einer vor Ort Betreuung geben zu können. Wir freuen uns auf Sie!
